屋顶光伏支架施工的形式及特点介绍

太阳能光伏支架的安装结构应该简单、结实耐用。制造安装光伏列阵的材料，要能够经受项目现场的各种严酷环境，确保25年的耐候耐腐蚀以及结构强度的稳固。电镀铝型材、电镀钢以及不锈钢都是常用的材质。今天我们讲下屋顶光伏支架施工的形式及特点介绍。


常见屋面支架形式

1、平屋顶固定形式：平面屋顶安装系统适合户外或平面屋顶荷载量较大的情况下使用。

基础型平屋顶固定支架特点：

①适用于任意规格晶硅组件及部分薄膜组件；
②安装面预埋地脚螺栓，或类似水泥基础；
③根据实际需要设计安装角度。

负重型平屋顶固定支架特点：

①不破坏原有防水层，无需防水处理；
②适用于任意规格晶硅组件及部分薄膜组件；
③底框上安装可调负重框，上面放置水泥块、石块等；
④根据实际需要设计安装角度。

导流板型平屋顶固定支架特点：

①适用于载荷量小的平面屋顶；
②组件安装斜度10-15°；
③导流板材料使用不锈钢或镀铝镁锌板；
④不破坏原有屋顶，不用担心漏水问题。

2、彩钢瓦屋顶安装系统：彩钢板屋顶多用卡扣、暗扣、锁边等非穿透方式安装，特殊情况下可采用穿透性安装。

什么是彩钢板屋顶

薄钢板经冷压或冷轧成型的钢材。钢板采用有机涂层薄钢板（或称彩色钢板）、镀锌薄钢板、防腐薄钢板(含石棉沥青层)或其他薄钢板等。

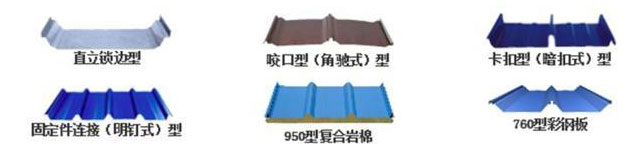

彩钢瓦屋面的类型

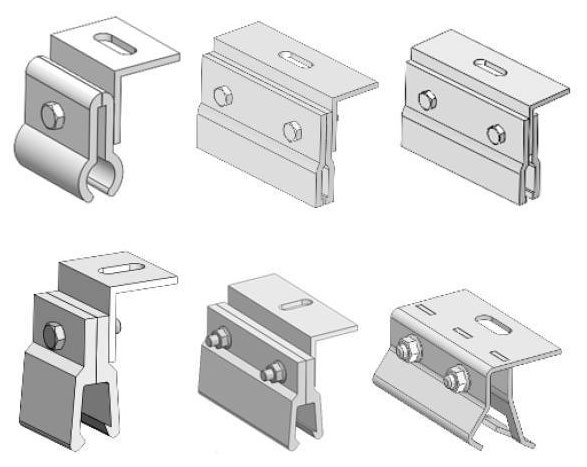

常见彩钢瓦固定座组件



安装注意事项：

1、首先屋面修设木板或竹板施工栈道，避免材料二次搬运直接踩踏在屋面板上，导致屋面板变形，密封胶脱开而漏水；

2、明确原结构屋面檩条的位置，并弹墨线标识出具体位置；支架与彩钢板连接处必须在屋面檩条位置上；

3、施工人员在屋面上行走，必须穿绝缘软底鞋，走波谷，每天必须清除屋面板上杂物，防止锈蚀和划伤屋面板；

4、所有需要敷设密封膏的位置不得有遗漏。屋面外板安装完毕后，清除屋面全部杂物、铁屑，如发现屋面板涂层划伤，须用彩板专用修补漆进行修补。拉铆钉及自攻螺钉如发生空钉，应随时用铆钉和密封膏补牢，橡胶垫圈不能损坏。
